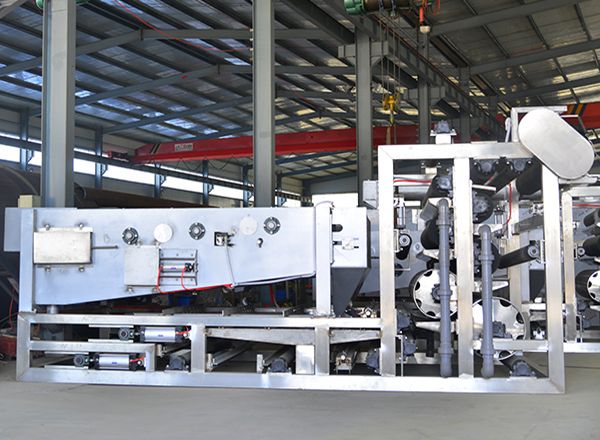

BYDZ係列帶式濃縮脫水一體機是一種資源回收和環境治理的固液分離設備，在廣大客戶中得到了一致好評。帶式濃縮脫水一體機廣泛用於造紙、石油化工、食品、印染、煤礦、冶金鋼鐵、礦山等工礦企業的工業廢水和城市處理廠產生的汙泥進行機械脫水。

1、濾帶自動漲緊、自動糾纏

2、能耗低，使用壽命長

3、脫水率高，泥餅含固率高

4、易於管理，維修方便

5、噪音低，化學藥劑用量少

1、設備性能

設備型號	BYDZ-500	BYDZ-1000	BYDZ-1500	BYDZ-2000	BYDZ-2500	BYDZ-3000
設備每日工作時（hr）	20
帶    寬	600	1000	1500	2000	2500	3000
處理量（m3/hr）	1～5	5～10	10～20	20～35	35～50	50～65
功率（KW）	1.5	2.2	3	4	5.5	7.5
脫水後汙泥含固率	≥20%
固體回收率	≥95%

2、主要材質

名稱	零件	材質
壓　濾　　機	機架	不鏽鋼或碳鋼型材焊接
	傳動輥、托輥、導輥	壁厚δ10mm，A3鋼無縫管，表麵掛膠10mm
	驅動電機	電磁調速減速機
	濾網	聚酯幹網
	上網接水槽	不鏽鋼焊接，δ＝2┨
	下網接水槽	不鏽鋼焊接，δ＝2┨
	上、下網衝洗接水槽	不鏽鋼焊接，δ＝2┨
	漲緊氣缸	鋁製Ø80×150
	調偏氣缸	鋁製Ø63×150
濃縮機	濾網	聚酯幹網
	機架	A3鋼板焊接
	傳動輥、調偏輥、導輥	壁厚δ10mm，A3鋼無縫管，表麵掛膠10mm
	濾網	聚酯幹網
	接水槽	不鏽鋼焊接，δ＝2┨
	驅動電機	電磁調速減速機

帶式濃縮脫水一體機包括機架、重力脫水段、壓榨段、泥耙、驅動裝置、濾帶清洗裝置、濾帶漲緊裝置、濾帶跟蹤及糾偏係統、濾液收集盤及排水管、內部電線及管道等，全部使用耐磨耐腐蝕材料，確保設備長時間穩定運行。

1、汙泥混合及給料裝置。由汙泥混合罐或靜態混合器與給料兩部分組成。物料與絮凝劑經混合充分反應後流至給料鬥在給料鬥將物料平鋪於濃縮機的濾帶上。

2、漲緊裝置。漲緊裝置的作用是由上、下張緊輥和張緊氣缸、調壓表閥等組成。濾帶張力可在50—78N/cm範圍內進行調整。上、下濾帶張力可分別調壓。

3、傳動裝置。本機型濾帶傳動采用擺線針輪和電磁調速電機聯合調速。進行人工控製調速帶行走速度為1—10米/分，正常速度一般為2—3米/分。

4、調偏裝置。調偏裝置有調偏輥和校正氣缸、調壓表、閥及濾帶校正控閥等組成。

5、過濾壓榨裝置。過濾壓榨裝置由上、下濾帶、重力脫水段、 “ S”形壓榨段等組成。“S”形壓榨段由若幹個不同直徑脫水輥筒組成，在濾帶張力作用下，使之做“S”形的包繞擠壓，輥筒直徑由大逐漸變小，形成一定的壓強梯度，使之汙泥受到由壓強逐漸變大的壓榨過程。

6、衝洗裝置。衝洗裝置由噴咀、擋水橡膠板等組成。接通衝洗水泵（壓力≥0.4Mpa）即可連續衝洗濾帶。當噴咀受到水中懸物和汙物堵塞時，應即時將噴咀上汙物清除掉。

7、卸料裝置。由刀架、刮刀板、卸料輥、拉緊彈簧等組成。

8、機架。由碳鋼及不鏽鋼型鋼焊接而成，外刷防腐漆。

設備檢測：

1、製造組裝中的檢查

我們將嚴格按照國家標準進行零部件的製造，確保無缺陷後再進行組裝；在設備製造組裝過程中業主可隨時派員來我公司根據合同條款進行檢查。

2、整機空運轉測試

在設備全部零部件在我工廠組裝完畢後，將對整機進行空運轉測試，空運轉時間不少於8小時，我們將通知業主來我公司和我方檢驗人員一起進行檢查，並出具空運轉測試報告，準備設備的發運。

3、設備運到現場後的檢查

每台設備出廠前都經過檢查試驗合格，並附有產品合格證和操作手冊。

(1)設備出廠前進行空載試驗

空載試驗是在濾帶設計的最高工作速度和最大壓力下進行，連續運轉時間不少於8小時；檢測內容如下：

檢查輥子軸線平行度、電氣係統循環操作；

檢查急停器件、電氣設備的動作及可靠性，氣動係統連續操作；

檢查係統動作的靈活、準確和可靠性；

檢查氣動係統的密封性；

檢查濾帶跑偏量、絕緣電阻 、濾帶電阻、濾帶線速度

(2)設備在濾帶最佳速度和張力條件下，連續運轉8小時，進行現場負荷試驗：

測試軸承溫度和溫升（在設備運行8小時後直接測量軸承外圈溫度）

物料含水率

設備生產能力

設備的耗電量

衝洗裝置耗水量

輥子軸線平行度

絕緣電阻

濾帶跑偏量

噪聲

傳動係統的密封性
